Quyết định mua một chiếc máy CNC thường bắt đầu sai ngay từ câu hỏi đầu tiên. Nhiều xưởng hỏi “nên mua máy hãng nào” trước khi trả lời được “máy này sẽ gia công cái gì”. Hệ quả là một chiếc máy đắt tiền đứng chờ việc, hoặc một chiếc máy quá nhẹ bị ép chạy thép hợp kim rồi rung, mòn dao nhanh và mất chính xác.
Bài viết này đi theo trình tự ngược lại: xuất phát từ chi tiết, rồi mới đến máy.
Bước 0: Xác định họ chi tiết điển hình (part family)
Trước khi mở bất kỳ catalogue nào, hãy lấy ra một tập bản vẽ đại diện cho phần lớn khối lượng công việc của xưởng — hoặc công việc mà bạn muốn nhận trong vài năm tới. Với mỗi chi tiết, ghi lại:
- Hình học chủ đạo: tròn xoay hay khối hộp? Có mặt phẳng, hốc, lỗ ren, biên dạng 3D tự do không?
- Kích thước bao lớn nhất và khối lượng phôi (ảnh hưởng đến hành trình, bàn máy và tải trọng bàn).
- Vật liệu: nhôm, thép C45, thép hợp kim đã tôi, inox, gang, nhựa kỹ thuật. Đây là yếu tố quyết định công suất và tốc độ trục chính.
- Dung sai và độ nhám chặt nhất trên bản vẽ.
- Số mặt cần gia công và số lần gá đặt tối thiểu.
- Sản lượng: hàng đơn chiếc/mẫu, lô nhỏ, hay loạt lớn.
Bảng này chính là bản đặc tả kỹ thuật của chiếc máy bạn cần. Không có nó, mọi cuộc trao đổi với nhà cung cấp đều dễ trở thành bàn về thứ họ đang muốn bán.
Tiện CNC hay phay CNC: bắt đầu từ hình học

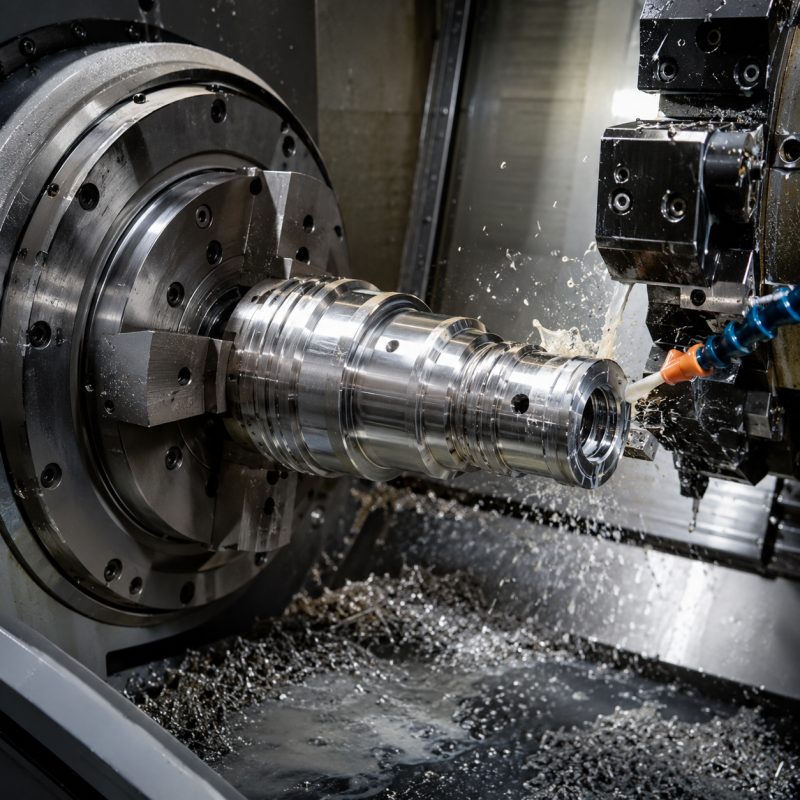

Máy tiện CNC — cho chi tiết tròn xoay
Máy tiện phù hợp khi chi tiết có trục đối xứng: trục, bạc, chốt, bích, đầu nối, ống ren, chi tiết côn, rãnh vòng, ren ngoài/ren trong. Phôi quay, dao không quay mà chỉ tịnh tiến theo hai trục X–Z.
Những thông số cần soi khi chọn máy tiện:
- Đường kính lỗ suốt trục chính (spindle bore): quyết định đường kính phôi thanh lớn nhất có thể luồn qua. Đây là giới hạn cứng, không “lách” được.
- Đường kính tiện lớn nhất trên băng và trên bàn xe dao — hai con số khác nhau, đừng nhầm.
- Chiều dài tiện lớn nhất và có ụ động hay không.
- Kích thước mâm cặp và cơ cấu kẹp (thủy lực hay tay).
- Băng nghiêng hay băng ngang: băng nghiêng thoát phoi tốt và thường cứng vững hơn, phù hợp sản xuất; băng ngang thường rẻ hơn, hợp sửa chữa và đơn chiếc.
Trung tâm gia công đứng (VMC) — cho chi tiết hình khối
Khi chi tiết là khối hộp, tấm, thân van, đế gá, khuôn, đồ gá, chi tiết có mặt phẳng, hốc, đảo, lỗ ren nhiều phương — đó là việc của máy phay. Trong nhóm máy phay CNC, cấu hình thường được cân nhắc cho sản xuất là trung tâm gia công đứng (VMC) 3 trục, tức máy phay CNC có ổ dao và cơ cấu thay dao tự động (ATC).
Khác biệt giữa máy phay CNC “trần” và VMC không nằm ở số trục, mà ở khả năng thay dao tự động. Một chi tiết cần phay thô, phay tinh, khoan mồi, khoan, doa, taro có thể cần đến sáu, tám dao. Không có ATC, người vận hành phải thay dao tay và rà lại chiều dài dao mỗi lần — thời gian phụ ăn mòn lợi thế của CNC. Với sản xuất loạt, ATC gần như là yêu cầu tối thiểu.
Khi ranh giới bị xóa nhòa
Nhiều chi tiết tròn xoay nhưng có thêm mặt vát, lỗ ngang, rãnh then. Chạy tiện xong rồi mang sang phay là hai lần gá, hai lần sai số. Lúc này cân nhắc máy tiện có dao động (live tooling) và trục C, cho phép phay/khoan ngay trên máy tiện. Thêm trục Y nữa thì xử lý được cả những lỗ lệch tâm. Chi phí cao hơn, nhưng nếu họ chi tiết của bạn nghiêng hẳn về nhóm này, số lần gá giảm là lợi ích thật, đo đếm được.
4 trục, 5 trục: khi nào thật sự cần?
Đây là chỗ dễ tốn tiền vì lý do cảm tính. Hãy phân biệt rõ:
- Trục 4 (bàn xoay trên VMC): cần khi chi tiết phải gia công nhiều mặt quanh một trục — ví dụ thân van có nhiều mặt bích, trục cam, chi tiết có rãnh chia đều theo chu vi. Phần lớn ứng dụng trục 4 là indexing: xoay đến vị trí, kẹp, rồi phay 3 trục. Một bàn xoay lắp thêm lên VMC 3 trục thường giải quyết đủ nhu cầu này, chi phí thấp hơn mua máy mới.
- Trục 5 dạng 3+2 (định vị): nghiêng và xoay dao đến một hướng, khóa lại, rồi phay 3 trục. Đây là giá trị thực tế của 5 trục với nhiều xưởng: gia công được nhiều mặt trong một lần gá, dùng dao ngắn hơn nên cứng hơn, giảm rung, bề mặt đẹp hơn.
- Trục 5 đồng thời (5-axis simultaneous): cả năm trục nội suy cùng lúc. Thường chỉ thực sự cần cho biên dạng cong phức tạp: cánh bơm, cánh tuabin, khuôn có mặt cong liên tục, chi tiết y sinh, hàng không.
Một câu hỏi kiểm chứng đơn giản: nếu trong tập bản vẽ điển hình của bạn không có chi tiết nào bắt buộc dao phải nghiêng liên tục theo mặt cong, bạn chưa cần 5 trục đồng thời. Mua nó lúc này nghĩa là trả tiền cho một năng lực nằm không — kèm theo phần mềm CAM đắt hơn, người lập trình khó tuyển hơn và rủi ro va chạm cao hơn.
Những thứ quan trọng hơn thương hiệu
Hành trình và vùng làm việc
Lấy kích thước bao chi tiết lớn nhất, cộng thêm chiều cao đồ gá, ê tô hoặc mâm cặp, cộng thêm chiều dài dao dài nhất. Nhiều máy “vừa đủ” trên giấy nhưng khi lắp đồ gá lên thì không còn khoảng Z để rút dao. Kiểm tra cả tải trọng bàn và khoảng cách từ mũi trục chính tới mặt bàn.
Công suất và mô-men trục chính
Đừng chỉ nhìn con số kW. Với thép và gang, thứ quyết định là mô-men ở vòng quay thấp — nó cho phép ăn sâu, ăn rộng bằng dao lớn. Với nhôm và dao nhỏ, thứ quyết định là tốc độ vòng quay cao. Một trục chính quay rất nhanh nhưng mô-men thấp ở dải vòng quay thấp có thể chạy nhôm rất tốt mà đuối hẳn khi bóc phoi thép. Hãy yêu cầu nhà cung cấp cho xem đường đặc tính công suất – mô-men theo tốc độ, không phải chỉ một con số đỉnh.
Độ cứng vững
Đây là thứ không nằm trên tờ thông số nhưng chi phối tất cả. Khối lượng máy là chỉ dấu thô nhưng hữu ích: cùng hành trình, máy nặng hơn thường cứng hơn. Kết cấu thân gang, gân chịu lực, đường trượt hộp (box way) thường chịu cắt nặng và dập tắt rung tốt hơn, trong khi đường trượt con lăn (linear guide) cho tốc độ chạy dao nhanh và ma sát thấp. Chọn theo việc: bóc phoi thép nặng thì ưu tiên cứng vững; gia công nhôm tốc độ cao, khuôn 3D thì ưu tiên tốc độ và độ mượt.
Đi kèm là độ chính xác định vị và độ lặp lại. Hỏi rõ máy dùng vít me bi có bù nhiệt hay có thước quang (linear scale) hồi tiếp kín, có làm mát trục chính không. Với chi tiết dung sai chặt và ca sản xuất dài, giãn nở nhiệt là một nguyên nhân sai số cần được tính đến ngay từ khâu chọn máy.
Hệ điều khiển
Hệ điều khiển quyết định trải nghiệm hàng ngày của thợ. Hai câu hỏi thực tế:
- Thợ và người lập trình của bạn đang quen hệ nào? Chuyển hệ điều khiển là chuyển thói quen, chuyển post-processor, chuyển cả thư viện chương trình cũ.
- Khả năng xử lý block: gia công khuôn 3D sinh ra chương trình rất dài, gồm rất nhiều dòng lệnh ngắn. Bộ điều khiển yếu, dung lượng bộ nhớ nhỏ, look-ahead kém sẽ khiến máy chạy giật, bề mặt xấu dù cơ khí máy tốt.
Ổ dao và thay dao
Số vị trí dao phải đủ cho chi tiết phức tạp nhất của bạn, cộng dự phòng cho dao dự bị. Cơ cấu tay gắp (arm type) thường thay dao nhanh hơn kiểu ổ đĩa xoay (carousel) — chênh lệch thời gian mỗi lần thay dao sẽ nhân lên theo số lần thay dao trong lô. Kiểm tra thêm chuẩn côn trục chính (BT30 thiên về tốc độ, BT40 phổ thông, BT50 cho cắt nặng) vì nó ràng buộc toàn bộ bộ đài dao bạn sẽ phải mua.
Hậu mãi và phụ tùng tại Việt Nam
Một chiếc máy tốt nằm chờ linh kiện nhập về là một chiếc máy tệ. Trước khi ký hợp đồng, hãy hỏi thẳng: đội kỹ thuật ở đâu, cam kết thời gian có mặt bao lâu, những phụ tùng nào có sẵn trong kho tại Việt Nam (bo mạch điều khiển, servo, vòng bi trục chính, bơm thủy lực, cụm ATC), giá dịch vụ ngoài bảo hành, có đào tạo vận hành và bảo trì cho thợ của bạn không. Một dòng máy đã có nhiều người dùng tại Việt Nam thường có lợi thế: dễ tìm thợ biết chạy, dễ tìm người sửa, dễ mua đồ.
Chi phí ẩn: phần không có trong báo giá
Giá máy thường chỉ là một phần của tổng chi phí để chi tiết đầu tiên rơi ra khỏi máy. Hãy lập ngân sách cho:
- Dao cụ và đài dao: đài dao, collet, đầu kẹp, dao phay, mũi khoan, dao taro, mảnh insert cho một VMC là khoản đầu tư đáng kể và là chi phí lặp lại.
- Đồ gá: ê tô chính xác, mâm cặp, gá chuyên dùng cho chi tiết đặc thù. Với sản xuất loạt, đồ gá tốt có thể tiết kiệm nhiều thời gian hơn cả một chiếc máy nhanh hơn.
- Phần mềm CAM và bản quyền, cộng post-processor được cấu hình đúng cho máy của bạn. Post sai là một nguyên nhân va chạm thường gặp.
- Con người: người lập trình, người vận hành, thời gian đào tạo và thời gian máy chạy chậm trong giai đoạn học việc. Đây thường là nút thắt lớn, không phải cái máy.
- Nhà xưởng: nền móng bê tông đủ dày và phẳng để máy không lún, không truyền rung; nguồn điện ba pha đủ tải, ổn áp hoặc biến áp; hệ khí nén khô — máy nén, sấy khí, lọc dầu nước (khí nén bẩn gây hỏng cụm kẹp dao và van khí); cẩu hoặc pa lăng để gá phôi nặng.
- Vận hành hàng ngày: dung dịch trơn nguội và xử lý dung dịch thải, hút sương dầu, xử lý phoi, dầu bôi trơn đường trượt, bảo trì định kỳ.
Cách lành mạnh để so sánh hai phương án máy không phải là so giá mua, mà là so chi phí trên một chi tiết: thời gian chu kỳ, số lần gá, tỉ lệ phế phẩm, chi phí dao, chi phí nhân công cho mỗi chi tiết trong họ chi tiết điển hình của bạn.
Tóm lại
- Chi tiết tròn xoay là chủ đạo — bắt đầu bằng máy tiện CNC; nếu có nhiều nguyên công phay phụ, cân nhắc live tooling và trục C.
- Chi tiết khối, mặt phẳng, hốc, lỗ — trung tâm gia công đứng 3 trục là lựa chọn nền tảng và an toàn.
- Chỉ lên 4 trục khi cần gia công quanh chu vi; chỉ lên 5 trục khi giảm được số lần gá đáng kể hoặc chi tiết có mặt cong bắt buộc.
- Ưu tiên: hành trình đủ, mô-men/tốc độ phù hợp vật liệu, độ cứng vững, hệ điều khiển quen tay, hậu mãi tại chỗ — trước khi nghĩ đến logo trên thân máy.
- Và trên hết: xác định họ chi tiết điển hình trước, chọn máy sau. Máy phục vụ chi tiết, không phải ngược lại.
